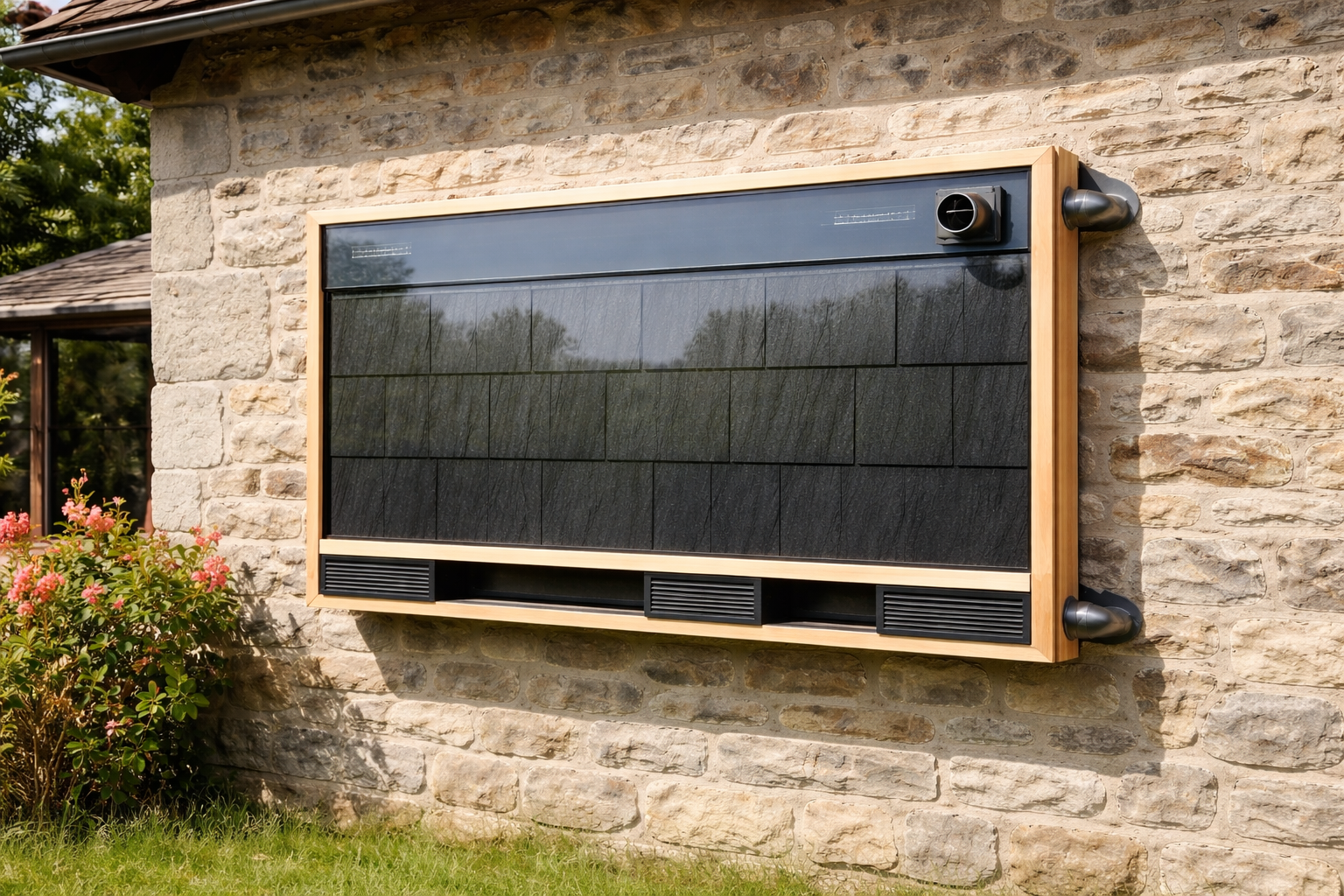

Chauffage solaire low-tech à ardoise : chauffer l'air grâce au soleil
Le chauffage solaire à ardoise est une solution intelligente, rustique et efficace.
Le chauffage solaire low-tech à ardoise est un système permettant de récupérer la chaleur du soleil pour réchauffer l’air d’un bâtiment. Il utilise des matériaux relativement simples et peut fonctionner sans électricité grâce à la circulation naturelle de l’air.
Cette technologie constitue une solution intéressante pour réduire une partie des besoins de chauffage, notamment dans les bâtiments bien exposés au soleil.
Elle s’inscrit dans une démarche low-tech, privilégiant des équipements simples, durables, réparables et utilisant directement les ressources naturelles disponibles.
Son efficacité dépend toutefois de l’ensoleillement, de la conception du capteur, de l’isolation du bâtiment et des conditions climatiques.
1. Comment fonctionne le chauffage solaire à ardoise ?
Le système repose sur le principe du capteur solaire thermique à air.
Il se présente généralement sous la forme d’un caisson isolé et vitré, installé sur une façade exposée au soleil.
À l’intérieur, des ardoises naturelles de couleur sombre absorbent le rayonnement solaire et se réchauffent.
L’air circulant dans le caisson récupère une partie de cette chaleur avant d’être introduit dans le bâtiment.
Le principe du thermosiphon
Dans une configuration passive, l’air circule naturellement grâce aux différences de température et de densité.
Le fonctionnement peut être résumé ainsi :
- L’air de la pièce entre dans la partie inférieure du capteur.
- Le rayonnement solaire traverse la surface vitrée et réchauffe les ardoises.
- Les ardoises transmettent une partie de leur chaleur à l’air.
- L’air réchauffé devient moins dense et s’élève naturellement.
- Il retourne dans la pièce par une ouverture située dans la partie supérieure.
Ce phénomène, appelé thermosiphon, permet de faire circuler l’air sans ventilateur électrique lorsque les conditions de température et la configuration de l’installation sont adaptées.
Le système ne produit pas d’électricité : il transforme directement une partie de l’énergie solaire en chaleur.
2. Pourquoi utiliser des ardoises ?
L’ardoise naturelle présente plusieurs caractéristiques intéressantes.
Une couleur généralement foncée
Les ardoises sombres peuvent absorber une part importante du rayonnement solaire.
Une capacité à accumuler de la chaleur
L’ardoise possède une masse thermique qui lui permet d’emmagasiner temporairement de l’énergie et de la restituer progressivement.
Cette inertie ne constitue cependant pas un stockage suffisant pour assurer le chauffage durant toute une nuit.
Un matériau durable
L’ardoise naturelle peut présenter une bonne résistance aux intempéries et aux variations climatiques lorsqu’elle est adaptée à l’application.
Des possibilités de réemploi
Certaines ardoises naturelles récupérées peuvent éventuellement être réutilisées, à condition que leur provenance, leur état et leur composition soient connus.
Attention : les anciennes plaques de toiture en fibrociment ne doivent pas être confondues avec l’ardoise naturelle. Certaines peuvent contenir de l’amiante.
3. Quels sont les avantages de cette technologie ?
Utiliser directement l’énergie solaire
Le capteur récupère une partie de l’énergie du rayonnement solaire pour produire de la chaleur.
Il permet ainsi de limiter le recours à une autre source d’énergie lorsque l’apport solaire est suffisant.
Fonctionner sans électricité
Les systèmes entièrement passifs peuvent fonctionner grâce à la convection naturelle de l’air.
Ils ne nécessitent alors ni pompe ni ventilateur électrique pour assurer la circulation.
Cette caractéristique peut être intéressante dans une démarche de sobriété énergétique ou pour certains bâtiments disposant de ressources électriques limitées.
Réduire certains besoins de chauffage
Lorsqu’il fonctionne efficacement, un capteur solaire à air peut apporter de la chaleur supplémentaire à un bâtiment.
Cette contribution peut réduire la consommation du système de chauffage principal.
Les économies dépendent notamment de l’énergie habituellement utilisée, des conditions climatiques et de la qualité de l’installation.
Favoriser des matériaux réparables
La conception d’un système low-tech peut permettre de privilégier des composants simples et remplaçables.
Cela peut faciliter certaines opérations de maintenance et prolonger la durée d’utilisation de l’installation.
Valoriser une technologie accessible
Le principe des capteurs solaires à air peut être étudié et expérimenté dans des projets pédagogiques, associatifs ou de recherche.
Les projets d’autoconstruction nécessitent néanmoins des compétences adaptées, particulièrement lorsqu’ils impliquent des modifications du bâtiment.
4. Quelles performances peut-on attendre ?
Les performances d’un capteur solaire à ardoise dépendent de nombreux facteurs :
- La surface du capteur.
- Son orientation et son inclinaison.
- L’ensoleillement et les ombres éventuelles.
- La température extérieure.
- La qualité de l’isolation du caisson.
- La circulation de l’air.
- Les pertes thermiques.
- L’isolation et l’étanchéité du bâtiment.
- Les besoins de chauffage de la pièce.
Le Low-tech Lab présente notamment un tutoriel concernant un capteur d’environ 2 m² destiné au chauffage d’appoint.
Ce tutoriel évoque, dans son contexte expérimental, une augmentation de température pouvant atteindre plusieurs degrés.
Cependant, ces indications ne constituent pas une garantie de performance pour d’autres installations.
Il n’est pas possible d’affirmer qu’un capteur d’une surface donnée augmentera systématiquement la température d’une pièce de 5 à 7 °C.
Une telle évaluation exige des mesures tenant compte des caractéristiques du bâtiment et des conditions d’utilisation.
Le chauffage solaire à air doit donc être considéré principalement comme un système d’appoint.
5. Dans quels bâtiments peut-il être intéressant ?
Cette technologie peut être envisagée dans différentes situations :
Maisons individuelles
Un capteur peut contribuer au chauffage de certaines pièces lorsque la façade bénéficie d’un ensoleillement suffisant.
Ateliers et espaces de travail
Il peut apporter une chaleur complémentaire pendant les périodes ensoleillées.
Petites constructions
Les bâtiments de faible surface peuvent présenter un intérêt particulier, sous réserve de disposer d’une isolation adaptée et de respecter les exigences de sécurité.
Projets de démonstration
Les capteurs solaires low-tech peuvent constituer des supports pédagogiques pour expliquer le fonctionnement de l’énergie solaire thermique.
L’installation doit cependant être adaptée à la destination des locaux et aux exigences techniques du bâtiment.
6. Quelles sont les limites ?
Dépendance à l’ensoleillement
La chaleur produite varie selon les conditions météorologiques.
Les périodes nuageuses, les ombres et les journées hivernales peu ensoleillées peuvent réduire considérablement la production.
Absence de production solaire pendant la nuit
Un capteur solaire passif ne produit pas de nouvelle chaleur lorsque le soleil est absent.
L’énergie temporairement accumulée dans les matériaux ne permet généralement pas d’assurer un chauffage nocturne prolongé.
Risque de pertes thermiques
Lorsque le capteur devient plus froid que la pièce, une circulation d’air indésirable peut provoquer des pertes de chaleur.
Un dispositif de fermeture ou de régulation approprié peut être nécessaire pour éviter ce phénomène.
Risque de surchauffe
En période de fort ensoleillement, les températures dans le capteur peuvent devenir élevées.
Une conception adaptée doit permettre de contrôler les apports de chaleur et d’éviter les surchauffes du dispositif et des locaux.
Besoin d’une installation adaptée
La fixation, l’étanchéité et les raccordements doivent être conçus en tenant compte des contraintes du bâtiment.
Un capteur mal réalisé peut provoquer des infiltrations d’eau, des pertes énergétiques ou des risques pour les occupants.
7. Attention à la ventilation et à la qualité de l’air
Un capteur solaire fonctionnant en circuit fermé avec l’air intérieur ne renouvelle pas automatiquement l’air du bâtiment.
Il peut réchauffer l’air présent dans une pièce sans apporter d’air frais extérieur.
Il ne remplace donc pas un système de ventilation destiné à évacuer le dioxyde de carbone, l’humidité et les polluants intérieurs.
La conception doit également éviter :
- Les infiltrations d’eau.
- L’accumulation d’humidité dans les conduits.
- Le développement de moisissures.
- L’introduction de poussières ou de substances indésirables.
- L’utilisation de matériaux dégageant des substances nocives lorsqu’ils chauffent.
L’Office fédéral de la santé publique (OFSP) rappelle qu’une ventilation suffisante est indispensable au maintien d’une bonne qualité de l’air intérieur.
Toute modification des conduits de ventilation ou de l’enveloppe du bâtiment doit préserver les conditions d’hygiène et de sécurité.
8. Précautions importantes concernant les matériaux
Les composants d’un capteur solaire à air peuvent atteindre des températures élevées.
Ils doivent donc être choisis en fonction de leur résistance thermique et de leur compatibilité avec une installation destinée à réchauffer de l’air intérieur.
Ardoises et matériaux récupérés
Il est indispensable de connaître la provenance des matériaux utilisés.
Certaines anciennes plaques de toiture en fibrociment peuvent contenir de l’amiante.
Leur découpe, perçage, ponçage ou manipulation inappropriée peut libérer des fibres dangereuses pour la santé.
Ne jamais utiliser d’anciennes ardoises artificielles ou plaques de fibrociment dont la composition est inconnue.
En présence d’un doute, une identification par des professionnels compétents est nécessaire.
Vitrage
Le vitrage doit être adapté aux contraintes thermiques, mécaniques et météorologiques.
Une rupture du vitrage peut provoquer des blessures.
Isolants, colles et joints
Les matériaux utilisés doivent résister aux températures rencontrées et ne pas libérer de substances nocives dans l’air destiné aux occupants.
Structure et fixation
L’installation doit résister à son propre poids, au vent et aux autres contraintes auxquelles elle peut être exposée.
La fixation sur une façade doit être évaluée en fonction des caractéristiques du bâtiment.
9. Sécurité et réglementation en Suisse
L’installation d’un capteur solaire à air peut nécessiter des travaux sur la façade et la création d’ouvertures permettant la circulation de l’air.
Ces modifications doivent respecter les règles applicables à la construction, à la sécurité incendie, à l’étanchéité et à la protection thermique.
Selon la configuration et la localisation du bâtiment, une annonce ou une autorisation peut être nécessaire.
Dans le canton de Vaud, les modifications de façade et les installations solaires sont notamment concernées par les prescriptions relatives aux constructions et à l’énergie.
Il convient donc de consulter la commune et, si nécessaire, les services cantonaux compétents avant les travaux.
Les propriétaires d’immeubles et les occupants de logements soumis à des restrictions particulières doivent également vérifier les autorisations requises.
Les interventions touchant la structure, l’enveloppe ou la ventilation d’un bâtiment doivent faire l’objet d’une évaluation professionnelle appropriée.
Un tutoriel d’autoconstruction ne constitue pas à lui seul une garantie de conformité.
10. Le chauffage solaire à ardoise est-il réellement écologique ?
L’utilisation directe de l’énergie solaire peut présenter des avantages environnementaux.
Cependant, le bilan écologique dépend de l’ensemble du cycle de vie de l’installation.
Il faut notamment considérer :
- La fabrication et la provenance des matériaux.
- Les éventuels traitements chimiques.
- Les transports.
- Les travaux d’installation.
- La durée d’utilisation.
- L’entretien et les réparations.
- La chaleur réellement produite et utilisée.
- L’énergie de chauffage effectivement remplacée.
- Les possibilités de réemploi et de recyclage en fin de vie.
Un capteur fabriqué avec des matériaux durables et exploité pendant de nombreuses années peut présenter un intérêt environnemental.
À l’inverse, une installation peu utilisée, mal orientée ou réalisée avec des matériaux inadaptés peut entraîner des impacts disproportionnés par rapport à la chaleur récupérée.
La simplicité d’une technologie ne garantit donc pas automatiquement son efficacité ou son faible impact environnemental.
11. Une solution intéressante pour la sobriété énergétique
Le chauffage solaire à ardoise illustre un principe important : il est possible d’utiliser directement l’énergie solaire pour répondre à certains besoins, sans recourir systématiquement à des équipements complexes.
Cette technologie peut être complémentaire à d’autres mesures, notamment :
- L’amélioration de l’isolation thermique.
- La réduction des déperditions d’air.
- L’utilisation raisonnée du chauffage.
- La protection contre les surchauffes estivales.
- La maintenance des installations existantes.
Dans de nombreux bâtiments, la réduction des besoins énergétiques constitue une priorité avant l’installation d’un dispositif supplémentaire.
Conclusion
Le chauffage solaire low-tech à ardoise constitue une solution intéressante pour récupérer directement la chaleur du soleil et réduire certains besoins de chauffage.
Son fonctionnement peut être entièrement passif, grâce au thermosiphon, sans consommation électrique pour la circulation de l’air.
L’utilisation de matériaux simples et durables représente également un intérêt dans une démarche de sobriété et de réparabilité.
Cependant, les performances dépendent des conditions réelles d’installation et ne doivent pas être généralisées à partir de quelques expérimentations.
La sécurité des matériaux, la qualité de l’air intérieur, la protection contre les surchauffes et la conformité des travaux restent indispensables.
Cette technologie mérite d’être développée et étudiée comme solution de chauffage d’appoint, en privilégiant des installations adaptées, sûres et présentant des bénéfices environnementaux démontrables.
Sources et informations complémentaires
1. Low-tech Lab – Chauffage solaire version ardoise. Tutoriel réalisé par Camille Duband et Pierre-Alain Lévêque dans le cadre du Low-tech Tour, février 2018, d’après les travaux de Guy Isabel.
https://wikifab.org/wiki/Chauffage_solaire_version_ardoise/fr
2. Low-tech Lab – À la rencontre d’APALA et d’Enerlog. Étude consacrée notamment aux capteurs solaires à air chaud et aux enjeux de développement de ces technologies, 2021.
https://lowtechlab.org/fr/actualites-blog/enquete-01
3. Office fédéral de la santé publique (OFSP) – Aération et systèmes d’aération. Exigences concernant le renouvellement de l’air et la qualité de l’air intérieur.
https://www.bag.admin.ch/fr/aeration-et-systemes-daeration
4. OFSP – L’amiante. Informations sur les risques liés aux anciens matériaux de construction, notamment certaines plaques en fibrociment.
https://www.bag.admin.ch/fr/lamiante
5. OFSP – Problèmes d’humidité et moisissures.
https://www.bag.admin.ch/fr/problemes-dhumidite-et-moisissures
6. État de Vaud – Rôle de la commune dans la procédure de demande de permis de construire. Règles concernant les travaux et transformations des bâtiments.
https://www.vd.ch/territoire-et-construction/permis-de-construire/role-de-la-commune-1-1
7. État de Vaud – Formulaires énergie pour demandes d’autorisation.
https://www.vd.ch/environnement/energie/formulaires-energie
8. Énergie-environnement.ch – Capteurs solaires pour le chauffage et l’eau chaude. Informations générales sur le solaire thermique et la dépendance aux conditions climatiques.
